圖騰冷通道機柜簡介
一．機柜概述
1.1 機柜為19"標準機柜,符合ANSI/EIA RS-310-D、IEC297-2、DIN41491；PART1、
DIN41494；PART7、GB/T3047.2-92標準；兼容ETSI標準。
1.2 機柜主要由以下組件組成：
圖騰冷通道機柜配置表
1.2.1標配
1.頂蓋1個
2.底板1個
3.框架1套
4.72.25%通風率網孔前門1個
5.72.25%通風率雙開網孔后門1個
6.側橫梁（800寬）6根，（600寬）4根
7.方孔條4根
8.腳輪4個
9.M6方螺母螺釘40套
10.梅花型扳手1只
1.2.2選配件
1.固定板（托盤）
2.重載板（重載托盤）
3.PDU
4.免螺絲安裝1U假面板
5.免螺絲安裝2U假面板
6.接地銅排
7.L導軌（L支架）
8.輔助方孔條
9.滑動板
10.金屬垂直走線槽
11.扎線板部件
12.1U金屬理線器
13.毛刷進線孔
14.節能燈
15.方孔條擋板
1.3機柜靜承載能力：標準機柜1000kg、重載機柜1600kg。
二.頂蓋
材料：SPCC1.2mm冷軋鋼板。
表面處理：硅烷前處理、靜電粉末噴塑。
安裝說明：安裝于機柜的頂部，頂蓋可開圓形或矩形走線孔。矩形走線孔可配置毛刷；圓形過線孔的邊緣安裝了護線齒條，保護線纜不被刮傷，當機柜不需要走線或只用部分走線孔時，不用的走線孔可以用走線孔蓋將其封閉起來。
三.框架

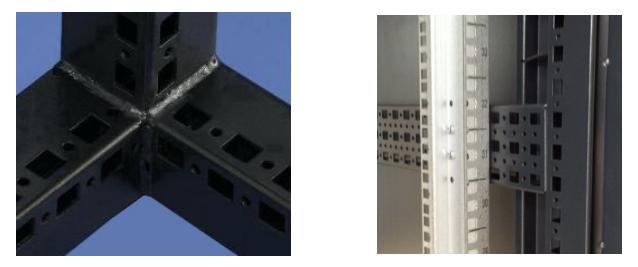

機柜框架為軋制九折型材焊接而成的整體式結構，在遇到轉運環境不允許的情況下（如電梯高度尺寸不足且樓梯無法通過等），可采用拼裝式結構。如圖所示為九折型材焊接框架的實物圖：
九折型材材料：SPCC 1.5mm厚冷軋鋼板。
表面處理：硅烷前處理、靜電粉末噴塑。
四.側橫梁
材料：SPCC 1.5mm冷軋鋼板。
數量：4根。
表面處理：硅烷前處理、靜電粉末噴塑
安裝及使用說明：安裝在機柜框架上，在深度方向起加強作用，同時又固定方孔條及部分其他豎直安裝的附件。
五.方孔條（安裝立柱）
方孔條采用2.0mm厚熱鍍鋅板或冷軋鋼板噴塑。
方孔條上安裝系列孔中的安裝孔位上帶有半圓形位置識別缺口，并有油墨絲印數字標識,使設備上架安裝容易找正。
六. 前后門
6.1 基本參數：
材料：SPCC1.2mm厚冷軋鋼板（可定制1.5mm厚）。
結構：可拆卸結構。
門鎖：典雅鎖（可選其他門鎖）。
表面處理：硅烷前處理、靜電粉末噴塑。
開啟方式：外開。
旋轉角度：不超過110°。

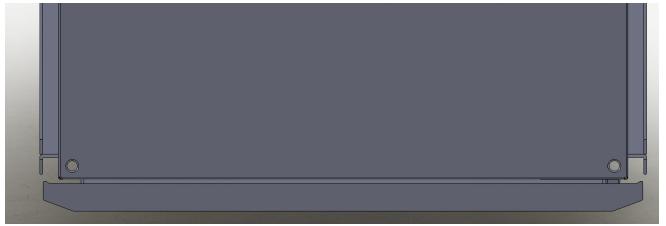

6.2 機柜前門外形美觀。如圖為機柜前門安裝在機柜上時的俯視效果圖：
七．擋風板（選配件）
在機柜的設備安裝面以前的進風側，上、下、左、右均裝有擋風板，以防止冷氣流在未進入發熱設備而從別的孔縫流竄，擋風板由上、下、左、右4塊組成。
八. 假面板（選配件）
假面板分為塑料假面板和鈑金假面板。
鈑金假面板：
材料：SPCC1.2mm冷軋鋼板。
結構：快開拉手安裝，方便拆裝。
安裝及使用說明：安裝在方孔條上，用以上下設備之間的密封，兩端配快開拉手，方便拆卸。設備上架安裝時，設備與設備不相連，會有空隙，冷氣會從此空隙流竄，從而造成冷氣的損失。在設備與設備之間的空隙處，用假面板將空隙擋住，防止冷氣流竄。假面板在安裝時，無需螺釘和工具，手動進行安裝即可，安裝方便效率高。
九.側門(選配件)
9.1并柜側門
材料：門板SPCC1.2mm冷軋鋼板。
結構：螺釘固定，可帶側門并柜。
表面處理：硅烷前處理、靜電粉末噴塑。
安裝方式及功能：機柜在并柜安裝時，由于需防止火災時機柜間的煙火互竄，造成更大的損失，所以每兩臺機柜間加裝一塊側門板，防煙火互竄。
9.2.兩段式側門
材料：
邊框：SPCC1.5mm冷軋鋼板；門板：SPCC1.2mm冷軋鋼板；
結構：分段式鋼板門，可拆卸結構。
表面處理：硅烷前處理、靜電粉末噴塑。
安裝方式及功能：分段式側門，配快開拉手，方便拆卸維護。保護柜內的設備少受外界環境的影響；同時可安裝通道門部件。（本網站所發布的文章為原創，未經許可不得轉載，違者必究）
